EV-Motorgehäuse für e-Achsensysteme: Konstruktion & Herstellungsleitfäden
Das EV-Motorgehäuse ist nicht mehr einfach ein Aluminiumgehäuse um Stator und Rotor. In einer integrierten e-Achse, Er wird Teil der Antriebsstrangarchitektur, Tragung von strukturellen Lasten bei Steuerung der Lagerausrichtung, Wärmetransfer, Versiegelung, Schwingung, und verbindet sich mit Getriebe und Leistungselektronik.
Aus Sicht der Fertigung, dies verändert, wie ein EV-Motorgehäuse gestaltet werden sollte. Geometrie, die in CAD gut funktioniert, muss ebenfalls gegossbar sein, verarbeitbar, Inspizierbar, und undicht.
Bei GD Prototyping, wir betrachten die Entwicklung von EV-Motorhäusern als ein kombiniertes Design- und Fertigungsproblem und nicht als eine Einzelprozess-Übung.

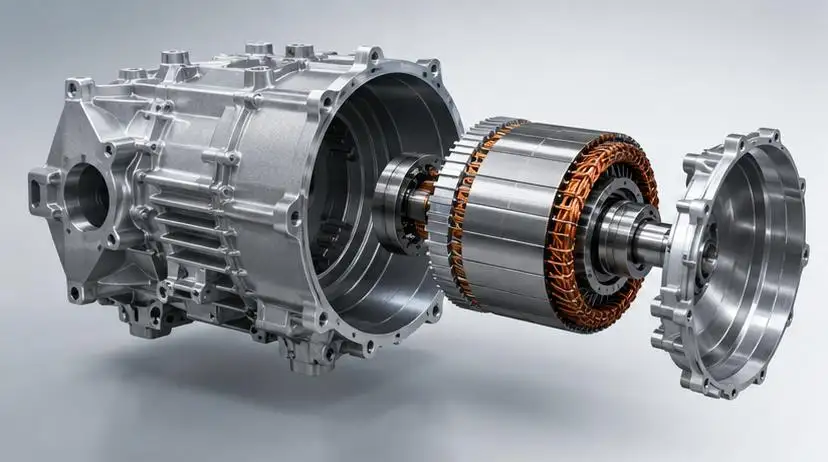

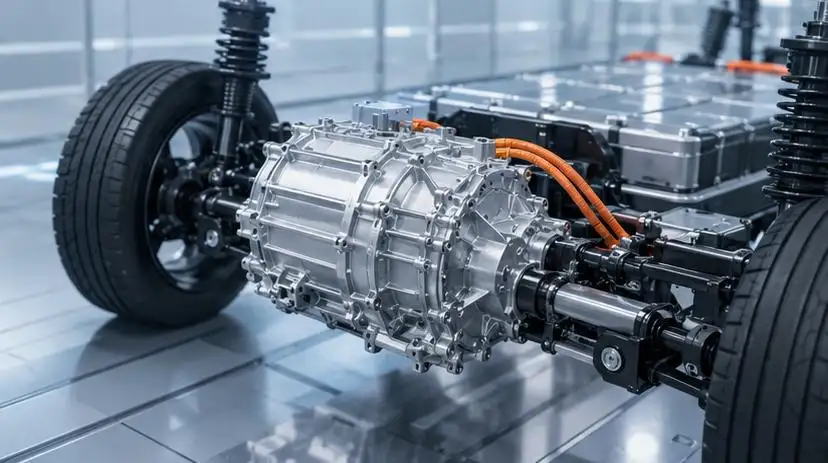

Was macht ein EV-Motorgehäuse in einer Elektroachse?
Konventionelle Motorgehäuse sind darauf ausgelegt, Elektromotoren zu unterstützen. EV-Motorgehäuse, Auf der anderen Seite, kann zusätzliche Funktionen ausführen, einschließlich:
•Ortung von Statoren, Rotoren und Lagersystemen.
• Bereitstellung von Schnittstellen zum Untersetzungsgetriebe.
• Anpassung von Fahrzeug- und Antriebssystem-Halterungen.
• Einbau von Kühlsystemmanteln oder -kanälen.
• Bereitstellung von Abdichtungsflächen für Schmierstoffe.
• Koordinierung der Ausrichtung von Lager- und Wellenbaugruppen.
• Steuerung von System- und Bauteilvibrationen.
• Schnittstellen für Energieumwandlungssysteme.
Die Integration dieser Funktionen in einem einzigen Gehäuse verringert die Anzahl der einzelnen Komponenten in einem gegebenen System. Aber, Es gibt ein erhöhtes Konstruktions- und Herstellungsrisiko hinsichtlich Maß und Toleranz.
| Gestaltungsbereich | Anforderungen an EV-Motorgehäuse | Auswirkungen auf die Fertigung |
| Lagersystem | Genaue koaxiale Ausrichtung | Präzisionsbohrung und Prüfstand |
| Kühlkreis | Effiziente Wärmeableitung | Gussintegrität und Lecktests |
| Getriebe-Schnittstelle | Stabile Schachtpositionierung | Flachheit und Senkrecht |
| Tragische Rippen | Hohe Steifigkeit bei geringer Masse | Werkzeug- und Füllkomplexität |
| Versiegelung von Gesichtern | Zuverlässige Flüssigkeitseindämmung | Oberflächenbehandlung und Ebenheitsregelung |
Warum ist Aluminium dominant für das Gehäuse von Elektrofahrzeugmotoren??
Beim Bau von EV-Motoren, Aluminiumlegierungen bieten eine gute Kombination aus relativ hoher spezifischer Festigkeit im Vergleich zu eisen- und kupferbasierten Legierungen, kombiniert mit guter Wärmeleitfähigkeit, Korrosionsbeständigkeit und Verarbeitbarkeit.
Aber, Die Wahl von Aluminiumlegierungen stellt nur einen Teil des Designproblems dar. Es muss auch berücksichtigt werden, dass:
Wandstärke
Dünne Wände verringern die Materialmenge zur Herstellung eines Bauteils, aber, Lokale scharfe Veränderungen der Schnittdicke können ebenfalls thermische und Schrumpfdefekte in Gussteilen verursachen.
Rippendesign
Das Hinzufügen von Verstärkungen in Form von Rippen kann lokale hohe Spannungen in einem Guss verringern, kann aber auch thermische und Schrumpfdefekte verursachen.
Wärmeausdehnung
Ein EV-Motorgehäuse arbeitet bei wechselnden Temperaturen. Lagerbohrungen, Dichtungsflächen, und die Wellenbeziehungen müssen auch nach der thermischen Ausdehnung funktionsfähig bleiben.
Aus diesem Grund, Leichtgewichtung sollte niemals von struktureller und dimensionaler Analyse getrennt werden.

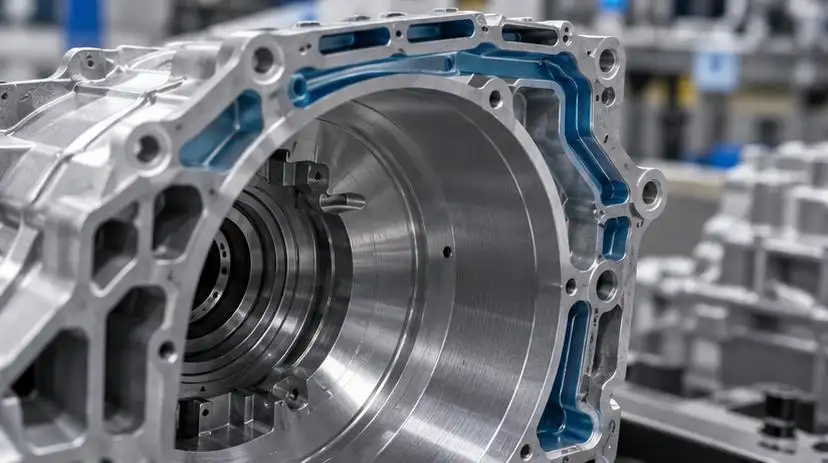

Kühlkanäle werden Teil der Wohnarchitektur
Das Wärmemanagement ist einer der wichtigsten Designtreiber in der modernen Entwicklung von Elektrofahrzeug-Gehäusen.
Ein flüssigkeitsgekühltes Gehäuse kann einen umlaufenden Wassermantel um den Stator integrieren. Ziel ist es, den thermischen Widerstand zwischen der Wärmequelle des Motors und dem Kühlmittel zu minimieren.
Wichtige Designvariablen umfassen:
• Kühlkanalquerschnitt
• Durchflussverteilung
• Druckverlust
• Wanddicke zwischen Stator und Kühlmittel
• Lokale Hotspots
• Versiegelungsstrategie
• Machbarkeit der Besetzung
Ein komplexerer Kühlkreis liefert nicht automatisch eine bessere thermische Leistung. Schmale oder unregelmäßige Kanäle können die Verpackung verbessern, aber das Gießen ermöglichen, Reinigung, Inspektion, und die Leckkontrolle wird schwieriger.
Das Kühlsystem muss daher gemeinsam mit dem Fertigungsprozess des EV-Motorgehäuses entwickelt werden.
Wo die Herstellung von Fahrzeuggehäusen schwierig wird
Für die Massenproduktion, Aluminium-Hochdruckguss wird häufig in Betracht gezogen, da er dünne Wände erzeugen kann, Rippen, Bosse, und komplexe Near-Net-Geometrie.
Die Herausforderung besteht darin, Defekte in kritischen Regionen zu kontrollieren.
Porosität
Gasporosität und Schrumpfporosität sind besonders wichtig, wenn ein EV-Motorgehäuse enthält:
• Kühlmittelpassagen
• Lagersitze
• Gewindelöcher
• Abdichtungsflächen
• Tief bearbeitete Merkmale
Die Bearbeitung kann Untergrundporosität freilegen, die auf der Gussoberfläche nicht sichtbar war. Ein Guss, der vor der Bearbeitung akzeptabel erscheint, kann daher später durch Leck- oder Abdichtungsanforderungen scheitern.
Verzerrung
Groß, Dünnwandgehäuse können sich während der Verfestigung verformen, Wärmebehandlung, Klemmen, oder Bearbeiten. Datumsstrategie und Bearbeitungssequenz müssen dieses Verhalten berücksichtigen.
Werkzeugzugang
Ein hochintegriertes EV-Motorgehäuse kann tiefe Bohrungen und eng beieinander liegende Merkmale enthalten, die den Zugang zum Schneider einschränken. Diese Probleme sollten während der DFM identifiziert werden und nicht erst nach Abschluss der Werkzeuge.
Warum CNC-Bearbeitung weiterhin entscheidend ist
Druckguss erzeugt die Nahtnetzgeometrie, Präzisionsfunktionen werden jedoch üblicherweise durch CNC-Bearbeitung erzeugt oder fertiggestellt.
Typische bearbeitete Merkmale sind:
Lagerbohrungen
Lagerpositionen beeinflussen die Ausrichtung von Rotor und Welle. Durchmesser, Rundung, Position, und Koaxialität kann alle kritisch sein.
Getriebe- und Motorbezugspunkte
Schnittstellenflächen stellen die Positionsbeziehung zwischen Motor und Untersetzungsgetriebe fest.
Versiegelung von Oberflächen
Kühlmittel- und Schmiermitteldichtungsbereiche erfordern möglicherweise kontrollierte Ebenenheit und Oberflächenoberfläche.
Gewinde- und Montagemerkmale
Die Position des Bolzenlochs beeinflusst die Ausrichtung der Baugruppe und die Lastverteilung.
Ein typischer Produktionsweg ist daher:
Gießen → Begrenzungseinrichtung → Rohbearbeitung → Präzisionsbohren/Fräsen → Entgraten → Reinigung → Inspektion → Lecktests
Die endgültige Genauigkeit eines EV-Motorgehäuses hängt von der gesamten Prozesskette ab, nicht nur auf die Leistungsfähigkeit der CNC-Maschine.
Kritische Eigenschaften des EV-Motorgehäuses
Es gibt keine universelle Toleranzspezifikation für jedes Motorgehäuse. Die Anforderungen hängen von der motorischen Architektur ab, Lageranordnung, Wohnraumgröße, Betriebstemperatur, und OEM-Standards.
Noch, Mehrere Merkmale verdienen besondere Aufmerksamkeit.
| Merkmal | Typische Steuerung |
| Lagerbohrung | Durchmesser, Rundung, Koaxialität |
| Housing datum | Flachheit und Senkrecht |
| Getriebe-Schnittstelle | Position und Ausrichtung |
| Dichtungsfläche | Flachheit und Oberflächenrauheit |
| Kühlkreis | Druckintegrität und Leckage |
| Verschlussmuster | Wahre Position |
| Statorstandort | Durchmesser und Konzentrizität |
Für technische Prototypen, Diese Beziehungen sollten validiert werden, bevor die Produktionswerkzeuge finalisiert werden.
Zuerst einen Prototyp machen oder direkt zum Druckguss gehen?
Es ist nicht immer so, dass der beste Ausgangspunkt für die Herstellung von EV-Motorgehäusen die Investition in Produktionswerkzeuge ist.
Die Lagerung von Prototypen, die von einer CNC gefertigt wurden, kann Ingenieuren helfen, die Bewertung zu bewerten:
• Wellen- und Lagerausrichtung
• Statoreinsatz
• Getriebe- und andere Bauteilkupplung
• Gehäuseausrichtung und Montage
• Abfolge der Endmontage
• Mittel zur Abdichtung
• Mittel zur Inspektion
Obwohl ein CNC-bearbeitetes Billet-Gehäuse nicht alle Merkmale eines Druckgussteils aufweist, Sie kann helfen, Montage- und andere verwandte Probleme zu identifizieren.
Ein vernünftiger und typischer Entwicklungsansatz wäre:
PROLET >> DFM >> CNC-Prototyping >> Funktionstest >> Werkzeugbestückung & Die >> CNC-Bearbeitung >> Inspektion >> Begrenzte Auflage
Entwurf eines EV-Motorgehäuses für die Fertigung
Zuletzt, Einbeziehung der Ansichten der Endnutzer (z. B.. die Hersteller von Elektrofahrzeugmotoren) In verschiedenen Phasen der Planung und Entwicklung der Gehäuse hilft frühzeitig, den Prozess zu optimieren.
Vor der Veröffentlichung des Designs, Ingenieure sollten es überprüfen:
• Ist die Wanddicke einigermaßen gleichmäßig?
• Können kritische Bohrungen mit Schneidwerkzeugen erreicht werden.?
• Sind Bearbeitungszulagen ausreichend?
• Funktionale Bezugspunkte klar definiert sind?
• Können Kühlkanäle hergestellt und inspiziert werden?
• Sind Dichtungsflächen für die Bearbeitung zugänglich?
• Kann das Bauteil ohne Verzerrung geklemmt werden.?
• Können kritische Dimensionen zuverlässig gemessen werden.?
• Könnte die Porosität von Guss bearbeitete Flächen schneiden?
Diese Fragen bestimmen oft, ob ein elegantes CAD-Modell zu einer stabilen Produktionskomponente wird.
Vom Design des EV-Motorgehäuses bis zur physischen Validierung
Mit zunehmender Integration der e-Achsen, das EV-Motorgehäuse muss in Bezug auf die Abmessungen anspruchsvollere Anforderungen erfüllen, strukturell, und thermisches Design. Es muss außerdem mit innovativen Techniken hergestellt werden..
Bei der Entwicklung neuer Produkte, Es ist oft hilfreich, funktionale Prototypen frühzeitig erstellen zu können, um Designentscheidungen zu überprüfen. Dies verringert das Unsicherheitsniveau im Design und unterstützt den Entscheidungsprozess, bevor die Werkzeuge für die Endteilproduktion hergestellt werden.
GD Prototyping ist sowohl auf die Prototypen- als auch auf die Serienfertigung von Automobil- und Elektrofahrzeugkomponenten spezialisiert. GD Prototyping kann Ihnen bei der Herstellung helfen Niedrige Mengen Ihres EV-Motorhausesg oder andere E-Achs- oder Antriebskomponenten. Du kannst GD Prototyping auch nutzen, um deine Prototypenbedürfnisse zu bewerten.
FAQs
F1. Kann GD Prototyping Prototypen für EV-Motorgehäuse herstellen?
Ja. GD Prototyping bietet CNC-Bearbeitung an, Schnelles Prototyping, die casting, sowie Low-Volume-Fertigungsdienste, die die Entwicklung und Validierung von EV-Wohnhäusern unterstützen können.
F2. Kann GD Prototyping CNC ein Aluminium-EV-Motorgehäuse bearbeiten?
Ja. GD Prototyping bietet 3-Achs-Systeme an, 4-Achsen, sowie 5-Achs-CNC-Bearbeitung für Aluminium und andere technische Werkstoffe, wodurch es für komplexe EV-Motorgehäuseprototypen und Kleinbauteile geeignet ist..
F3. Warum sollte man CNC-Bearbeitung für einen Prototyp eines EV-Motorgehäuses verwenden??
CNC-Bearbeitung ermöglicht es Ingenieuren, Lagerbohrungen zu validieren, Montageschnittstellen, Dichtungsflächen, und Montagegeometrie, ohne in Produktionsdruckgusswerkzeuge zu investieren, ohne in Produktionswerkzeuge zu investieren.
F4. Kann GD Prototyping die Produktion von Kleinvolumen von EV-Motorgehäusen unterstützen??
Ja. GD Prototyping ist auf Rapid Prototyping und Kleinfertigung spezialisiert, einschließlich CNC-Bearbeitung und Kleinvolumen-Druckguss.
F5. Bietet GD Prototyping Druckguss für Elektrofahrzeug-Wohnhausprojekte an??
GD Prototyping bietet Hochdruckdruckguss an, Gravitations-Permanentgussform, sowie schnelle Werkzeugoptionen für Aluminium und andere Gusslegierungen.
